RT5047A SMD

RT5047A Single Output LNB Supply and Control Voltage Regulator

آی سی RT5047A یک تنظیم کننده ولتاژ یکپارچه می باشد که به طور خاص برای تامین تغذیه و کنترل سیگنال های ماهواره (دستگاه set-top box و LNB) طراحی شده است. محدوده ولتاژ تغذیه این آی سی از 8 تا 16 ولت و ولتاژ خروجی (LNB output) آن 13.3v تا 18.3v (پین SEL) می باشد. این آی سی دارای مدار محافظ اتصال کوتاه و مدار محافظت حرارتی است. فرکانس سوئیچ آی سی 600KHz – 800KHz می باشد.

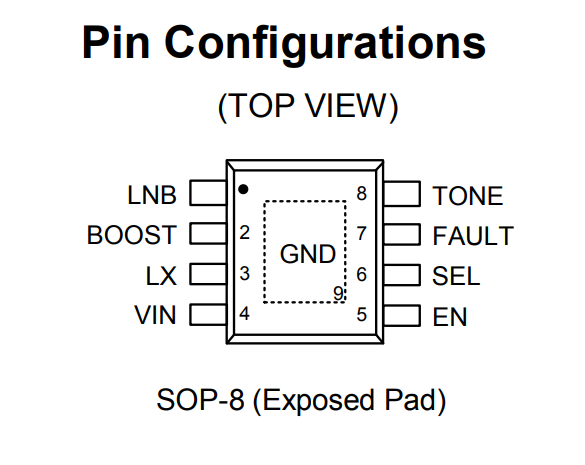

برای مشاهده پایه های آی سی RT5047 به تصویر زیر مراجعه کنید:

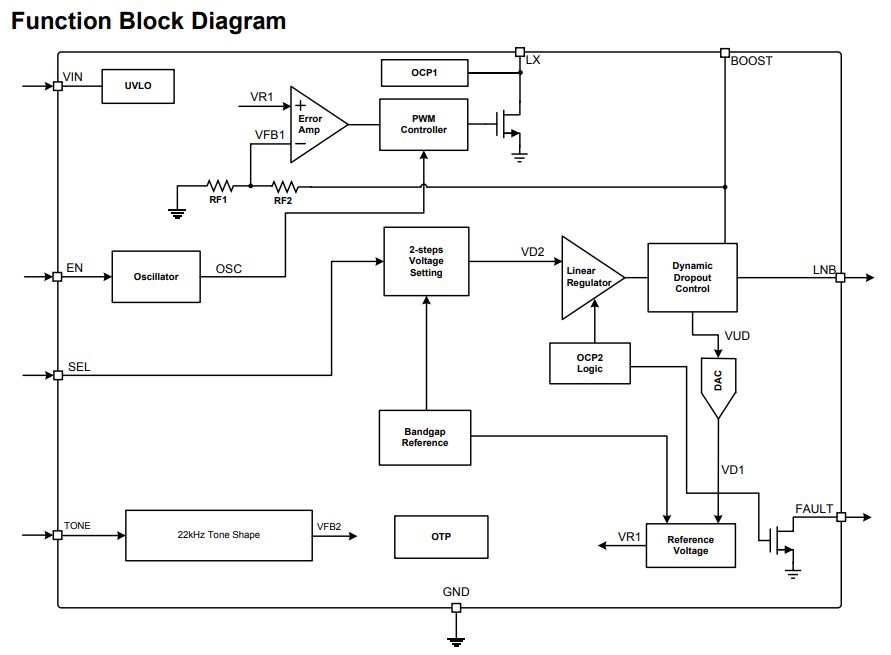

برای مشاهده ساختار داخلی آی سی RT5047 به تصویر زیر مراجعه کنید:

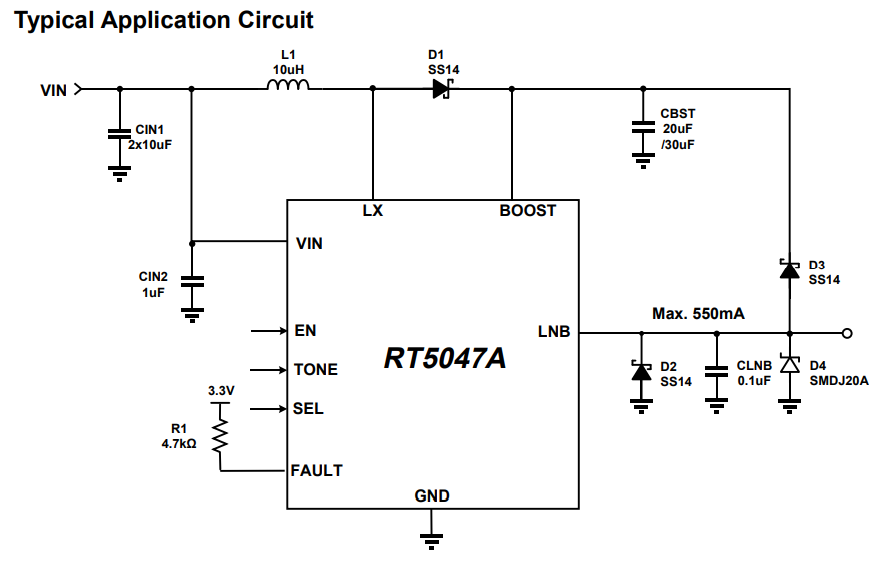

مدار نمونه:

Features

• Wide Input Supply Voltage Range : 8V to 16V
• Output Current Limit of 550mA with 45ms timer
• Low Noise LNB Output Voltage (13.3V and 18.3V by SEL Pin)
• +-3% High Accuracy for 0mA to 500mA Current Output
• Push-Pull Output Stage minimizes 13.3V to 18.3V and 18.3V to 13.3V Output Transition Time
• External 22kHz Tone Input
• Meet DiSEqCTM1.x Protocol
• Output Short Circuit Protection
• Over-temperature Protection

Applications

• LNB Power Supply and Control for Satellite Set-Top Box
• Analog and Digital Satellite Receivers/ Satellite TV, Satellite PC cards
